TOSRAY-3150HS
Ｘ線非破壊検査システム
透視装置 TOSRAY-3150HS
| 用途 | 大物アルミダイガスト部品・二次電池・ゴム・樹脂成型品 他 |
|---|
検査対象のサイズ・形状にあわせて透視方向が選べるスタンダードタイプです。試料テーブルサイズφ500mmの大型製品検査用の透視装置です。
特長
FEATURES
・水平照射方式(Hタイプ)または垂直照射方式(Vタイプ)を選択可能です。
・高コントラストで鮮明な透視画像が得られます。
・5軸テーブルによる自由自在な位置決めが可能です。
・間口の広い試料扉で試料の出入れが容易です。
・タッチパネル採用による簡単操作を実現しました。

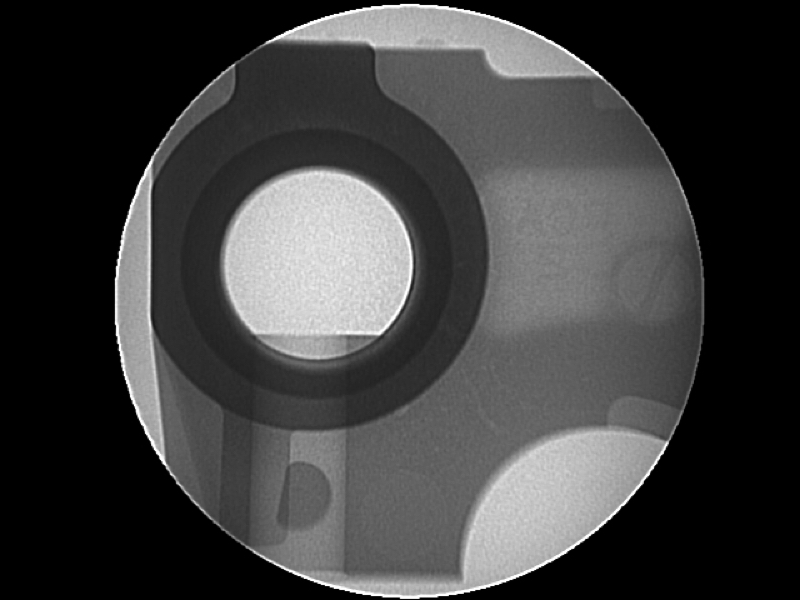

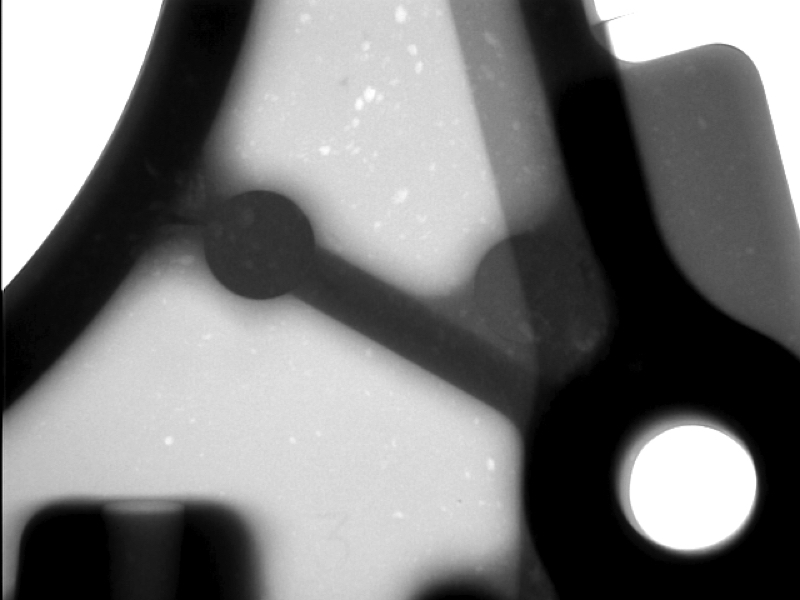

自動車部品の透視画像

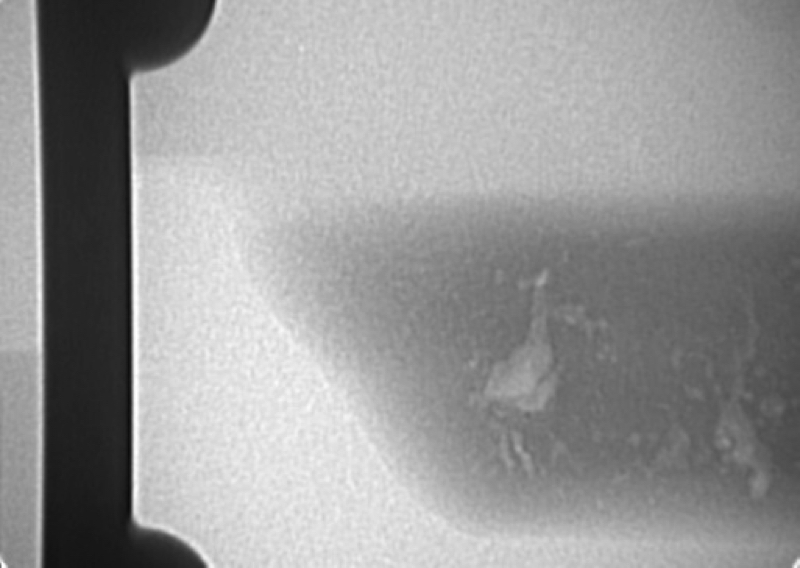

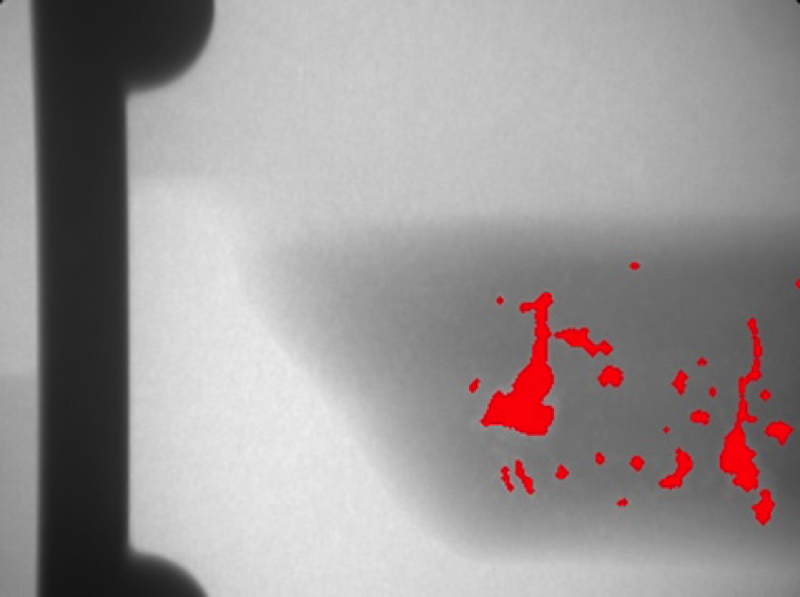

アルミダイカストの鋳巣の自動検出
仕様
SPECIFICATION
| 基本仕様 | ||
|---|---|---|
| 型式 | TOSRAY-3150HS | |
| 管電圧 | 30～150kV | |
| 管電流 | max.0.75mA (75W) | |
| 焦点寸法 | 0.1mm | |
| X線検出器 | X線I.I.（6インチ）※ | |
| 検査対象 | φ500×H400 mm 水平照射または垂直照射を選択可 |
|
| テーブル駆動軸 | X、Y、Z、回転、傾斜 | |
| 耐荷重 | 20kg | |
※ X線I.I.（X線イメージインテンシファイア）
