TOSCANER-30000μC3
Ｘ線非破壊検査システム
マイクロCTスキャナ
TOSCANER-30900μC3 ／
TOSCANER-31300μC3
| 用途 | 小型電子部品・モールド品・樹脂・GFRP・CFRP・繊維 他 |
|---|
コンパクトな高性能マイクロCTで、高感度なX線検出器を採用し、低吸収（比重が小さい）の対象物を高コントラスト、高分解能で画像化できる装置です。
特長
FEATURES
高性能Ｘ線発生器
密封型マイクロフォーカスＸ線発生器を搭載し、90kV／130kVの2種類から選択できます。
解像度5μｍの高精細なCT画像が撮影可能です。
高感度検出器
ベリリウムＸ線検出器を採用し、低エネルギーＸ線に対する検出感度を向上させ、鮮明な画像撮影を実現しました。
簡単モード
全自動校正・オートセンタリングなどの独自の操作モードで操作性を大幅に改善しました。
ダブルオブリーク
データ収集完了後、ダブルオブリーク画面に画像が表示されます。縦方向、横方向の画像を同時に表示、確認できます。
画像例
IMAGE EXAMPLES

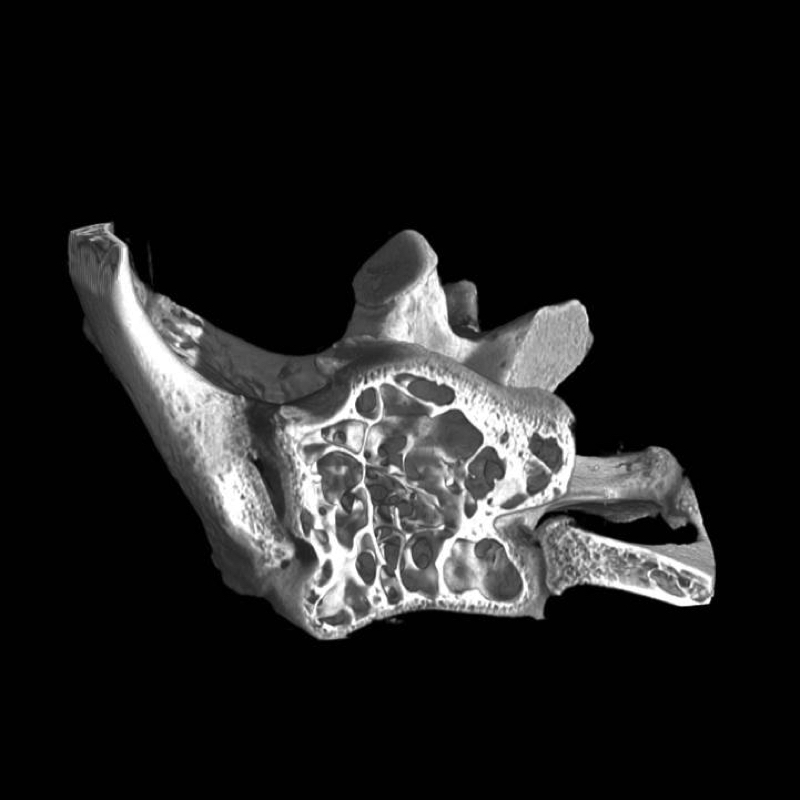

骨
提供：村山医療センター様

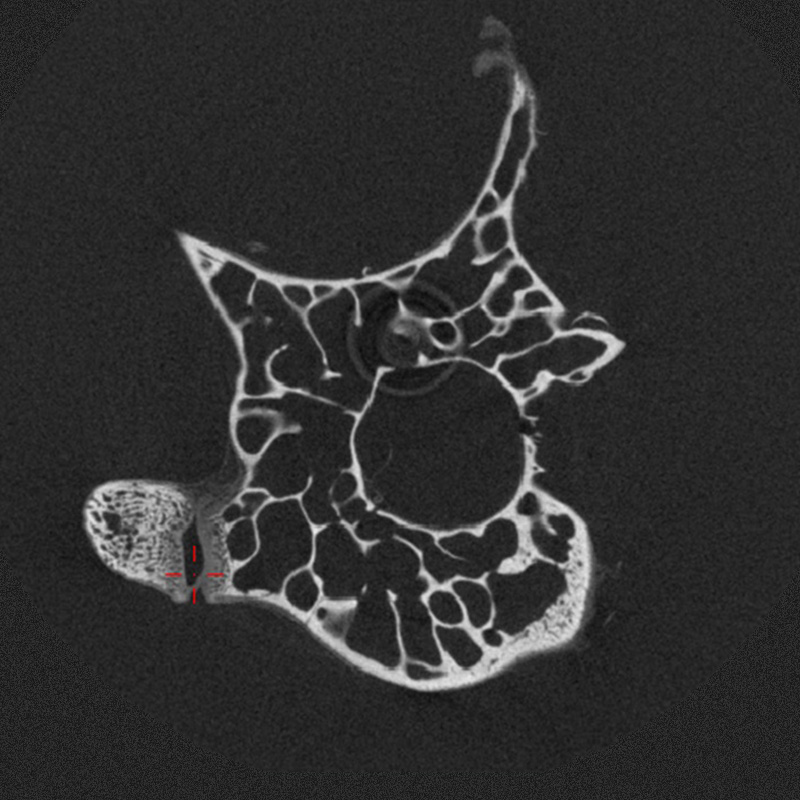

骨（断面）
提供：村山医療センター様

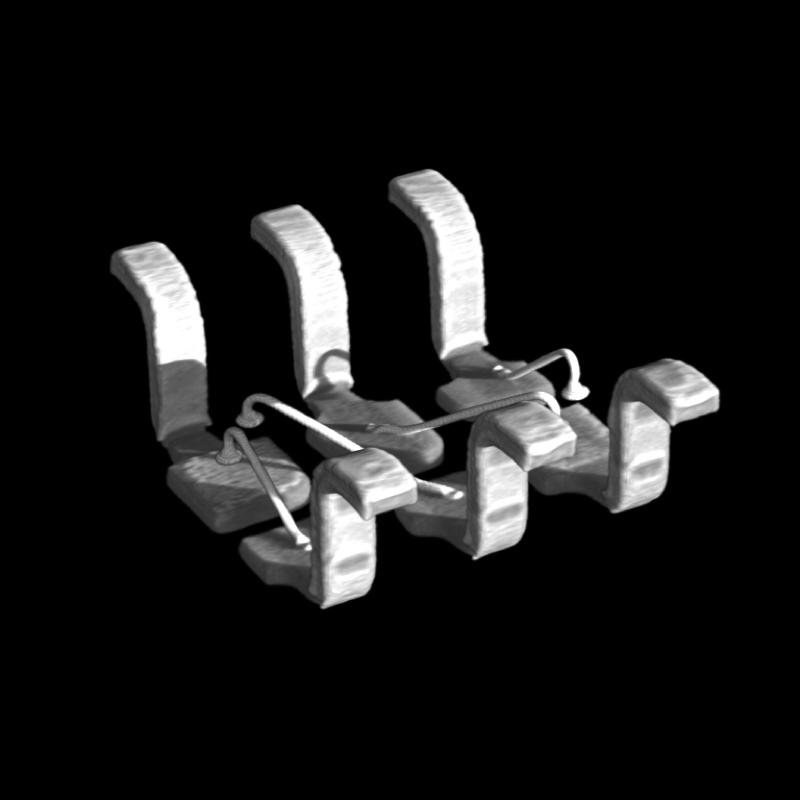

トランジスタ

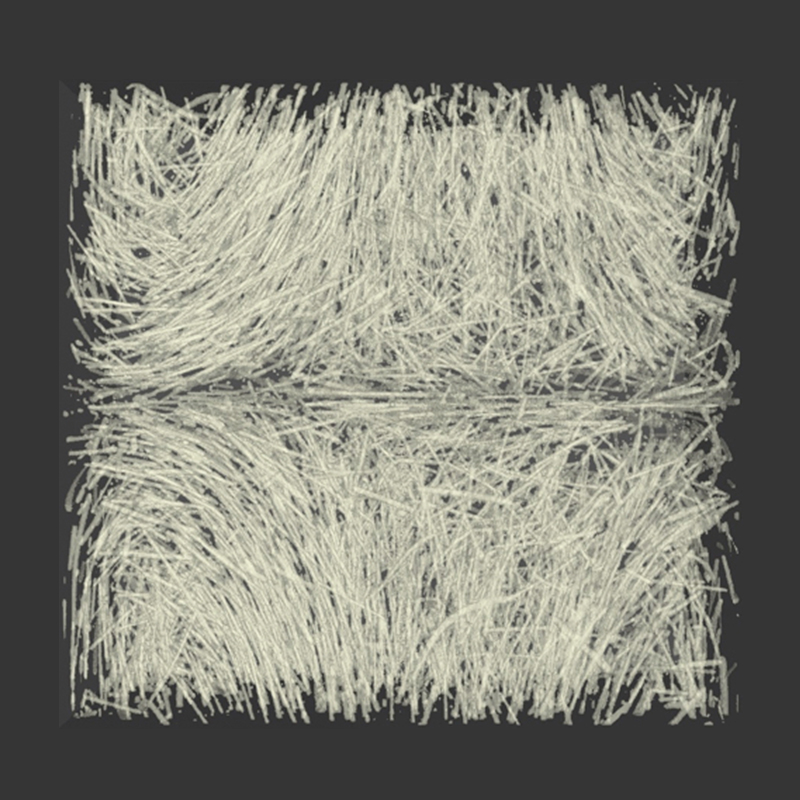

樹脂（繊維配向）
仕様
SPECIFICATION
左右にスクロールしてご覧いただけます
| 基本仕様 | ||
|---|---|---|
| 型式 | TOSCANER-30900μC3 | TOSCANER-31300μC3 |
| Ｘ線発生器 | 90kV | 130kV |
| 焦点サイズ | 5μm | |
| Ｘ線検出器 | X線I.I.（4インチ／2.5インチ）※ | |
| 分解能 | 5μm | |
| サンプル最大寸法 | φ100×H150 mm | |
| 最大スキャンエリア | φ100mm | |
| 最大搭載質量 | 5kg | |
| 本体外形寸法 | W1350×D610×H1290 mm | |
| 本体装置質量 | 約800kg | |
※ X線I.I.（X線イメージインテンシファイア）
TOSCANER-30900μC3
| Ｘ線発生器 | 90kV |
|---|---|
| 焦点サイズ | 5μm |
| Ｘ線検出器 | X線I.I.（4インチ／2.5インチ）＊ |
| 分解能 | 5μm |
| サンプル最大寸法 | φ100×H150 mm |
| 最大スキャンエリア | φ100mm |
| 最大搭載質量 | 5kg |
| 本体外形寸法 | W1350×D610×H1290 mm |
| 本体装置質量 | 約800kg |
TOSCANER-31300μC3
| Ｘ線発生器 | 130kV |
|---|---|
| 焦点サイズ | 5μm |
| Ｘ線検出器 | X線I.I.（4インチ／2.5インチ）＊ |
| 分解能 | 5μm |
| サンプル最大寸法 | φ100×H150 mm |
| 最大スキャンエリア | φ100mm |
| 最大搭載質量 | 5kg |
| 本体外形寸法 | W1350×D610×H1290 mm |
| 本体装置質量 | 約800kg |
※X線I.I.（X線イメージインテンシファイア）
